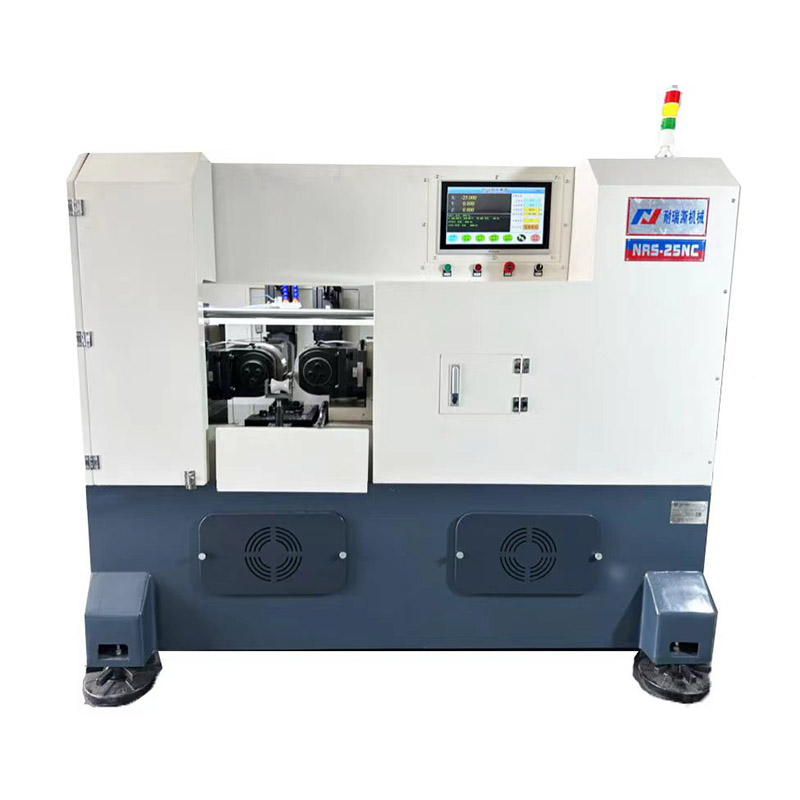

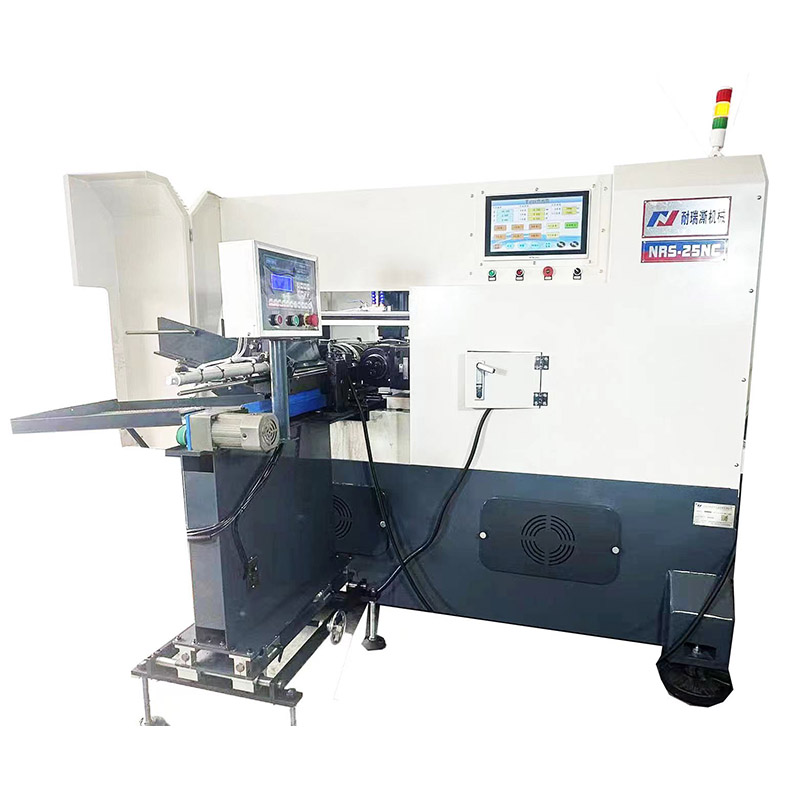

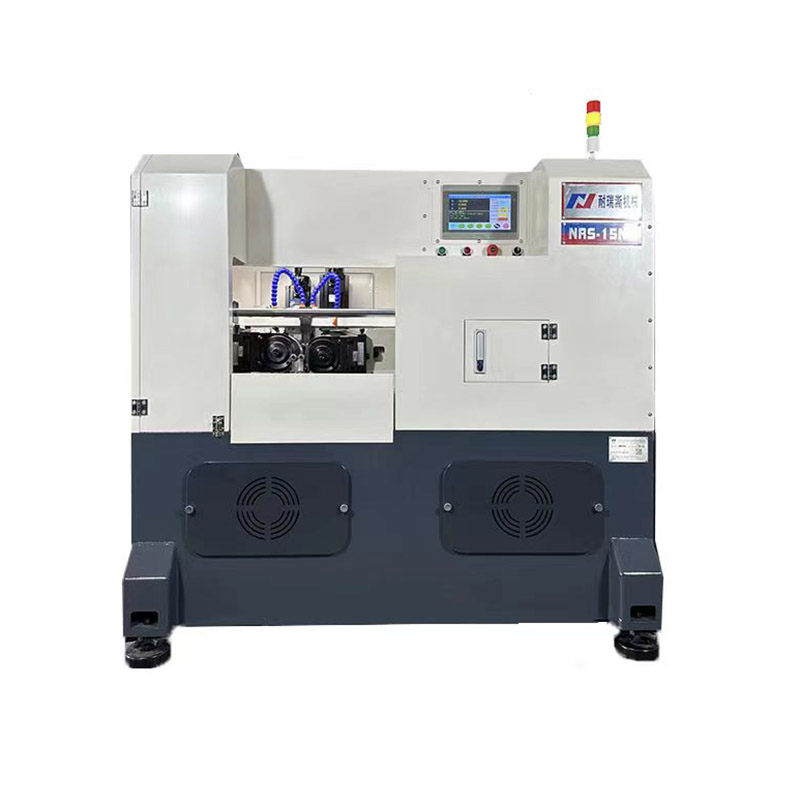

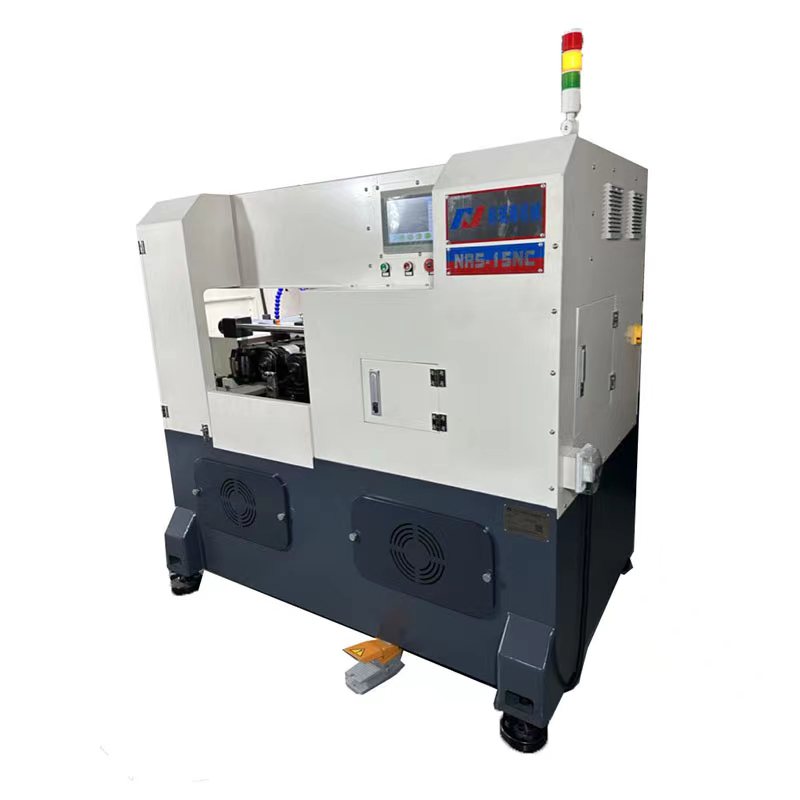

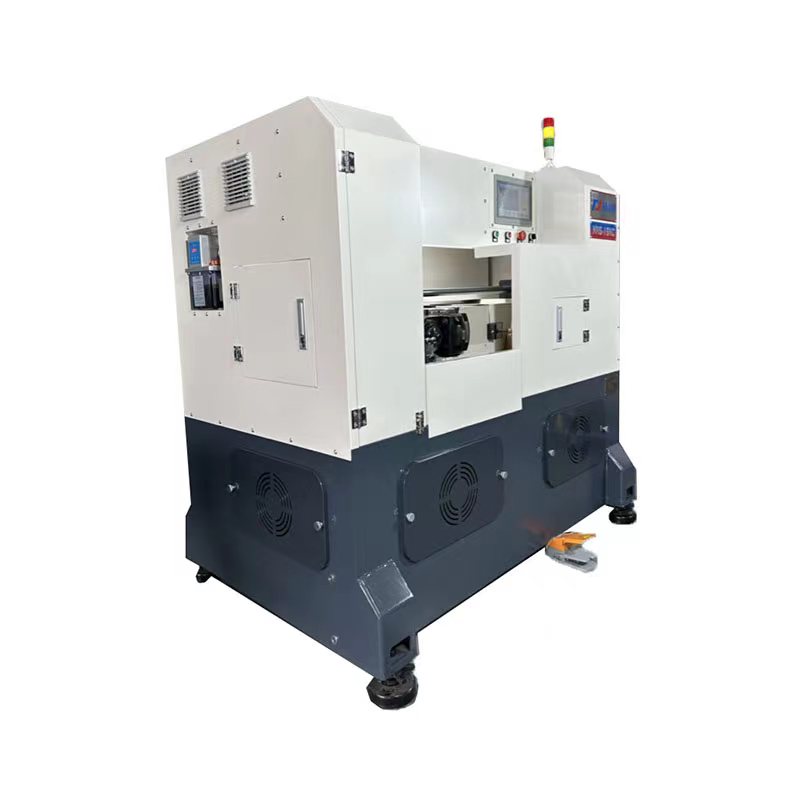

CNC Servo-Motor Rolling Machine

CNC Servo-Motor Rolling Machine

I 、 Основните характеристики на тази подвижна машина на CNC Thread:

   А. Моделният код е серво двигателно устройство, максимален изход 30тона.

  Б. Следните детайли могат да бъдат направени според типа на валяка:

   1. [В захранване]: Често използван 55 ° и 60 ° триъгълна резба, подвижната машина на CNC нишката може да обработва детайла:

       Диаметър ≤φ80mm, Pitch≤ 8.0mm, максималната дължина е 150 mm

  2. [Thru-Feed] Често използван 55 ° и 60 ° Триъгълна резба на резбата ≤8,0 мм, дължината и диаметърът е свободен

В. Структурни характеристики: Двата валячни валове се задвижват от серво двигатели, а захранващият вал се навива от серво двигатели

     Прехвърляне на мъниста в подаване.

Г. Тази подвижна машина също може да обработва различни продукти с форма на зъби, като: червей зъби, трапецовидни зъби, топка

   Винт, валцуване, кокщаване, валцуващ жлеб и др. Трябва да се определят според повърхността на рисуването.

II 、 Технически спецификации:

 1. Външен диаметър на валцуваща резба: φ3 ~ φ80mm

 2. Покриваща резба на резбата: 0,6 ~ 8,0 мм

 3. Скорост на шпиндела: 10 ~ 60 об / мин (регулиране на скоростта на скоростта)

 4. Външен диаметър на телена ролка (MAX): φ210mm, размер на ключа 20*8mm/mm.

 5. Външен диаметър на шпиндела: φ75mm (H7)

 6. Ширина и дължина на ролката на тел: Най -дългото може да се използва за 150 мм, според търсенето на детайла

 С, - Общите общи спецификации са 35, 40, 50, 60, 70, 100 мм

  7. Максимално разстояние между два вретена: 280 мм

 8. Минимално разстояние между две вретена: 180 мм

 9. Максимално налягане на търкаляне: 30Tons

 10. Конски сили на валярното задвижване: 11kW

 11. Хранене задвижващи конски сили: 5,5kW

 12. Височина от земята до валяк център: 1050 мм

 13. Подова площ: 2100lmm*1600wmm*2100hmm

 14. Нетно тегло: 3200 кг; Бруто тегло: 3000 кг
