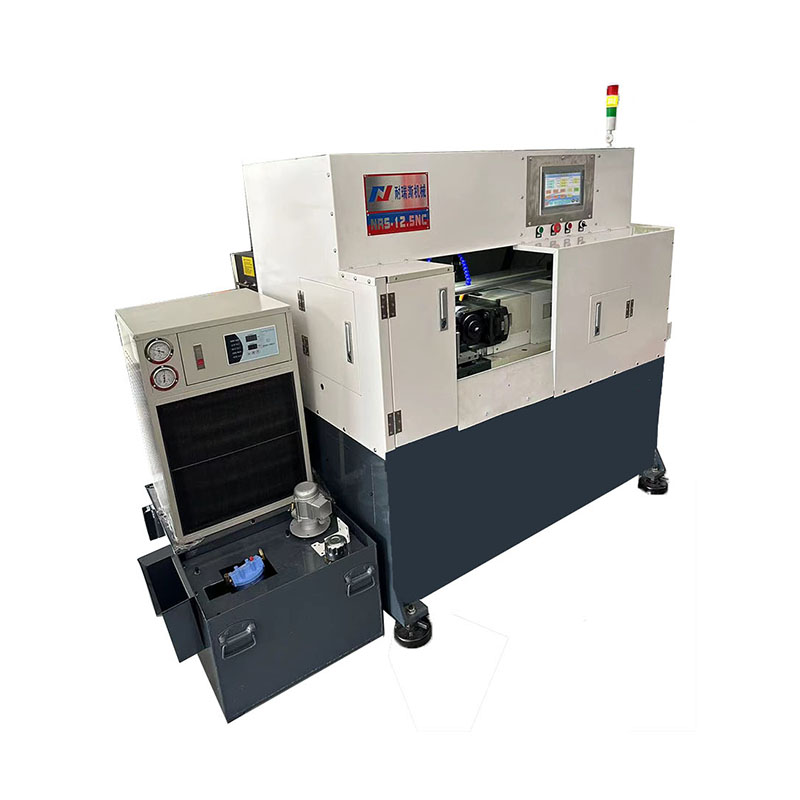

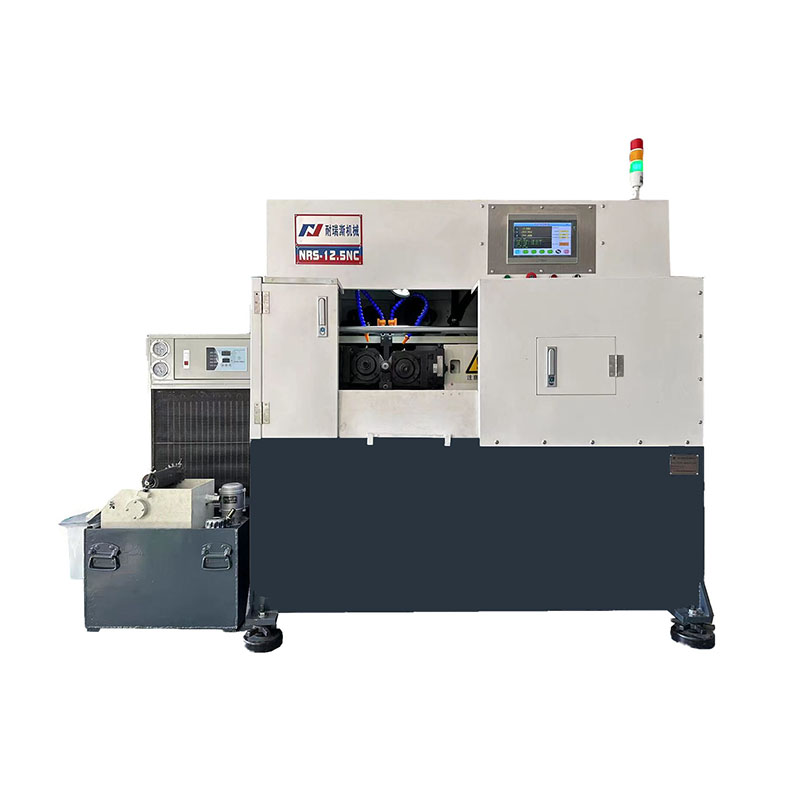

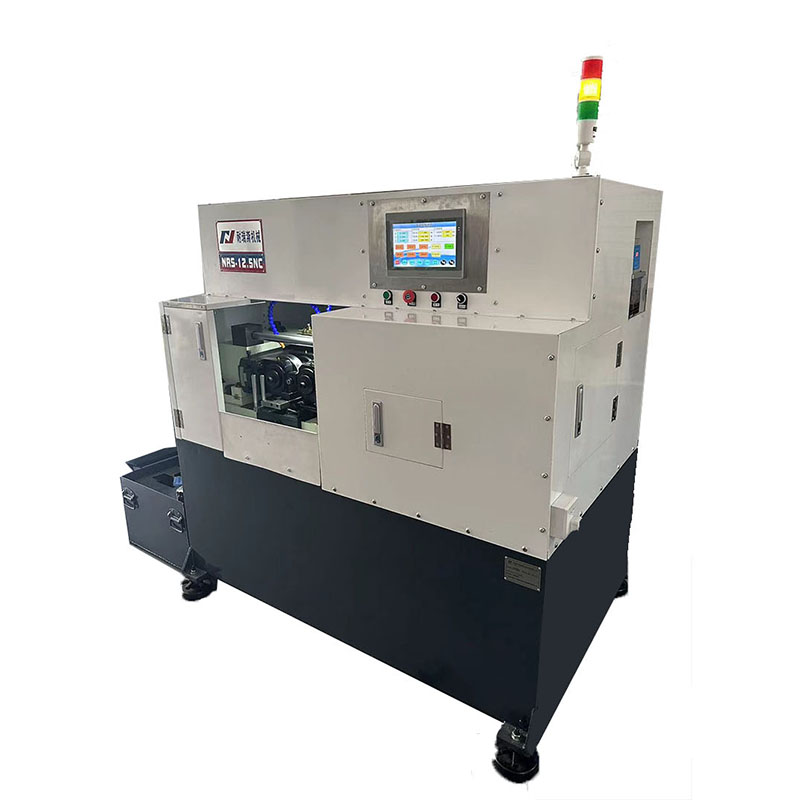

Високоскоростна прецизна резбонавиваща машина е нов модел, независимо разработен от нашата компания. Високоскоростна прецизна машина за валцоване на резби има солидна обвивка, усъвършенстван цифров сензорен екран и програма за управление, висока прецизност, проста работа, широко използвана при валцуване на зъби, набраздяване и други видове обработка на формоване на резби.
Високоскоростна прецизна резбонавиваща машина е нов модел, независимо разработен от нашата компания. Високоскоростна прецизна машина за валцоване на резби има солидна обвивка, усъвършенстван цифров сензорен екран и програма за управление, висока прецизност, проста работа, широко използвана при валцуване на зъби, набраздяване и други видове обработка на формоване на резби.
1. тип затягане на детайла и валцоваща машина
Цифровият индикатор (по избор) може да се използва за фина настройка на настройката на ъгъла на шпиндела
2. Левият и десният шпиндел се задвижват от собствени независими двигатели, а отклонението между зъбите се елиминира чрез синхронно управление, за да се постигне перфектно търкаляне
3. Регулирането на стъпката на ролката се контролира от входната стойност на NC екрана
4. Условията за обработка и корекцията на размерите се съхраняват с данни, а възпроизвеждането на данни е много лесно при многократна обработка
5. Стандартна 3 ос, опционална опционална 2 осна CNC структура, чрез проста команда може да се извърши сложна обработка на валцуване
6. Линейна водеща релса с висока твърдост и сферичен винт с голям диаметър се използват за реализиране на стабилността на дясната шпинделна маса
7. Подобрете предишния модел, като модифицирате командата за данни, можете лесно да завършите съвпадението на височината
8. Благоприятна защита на околната среда от нехидравличен тип, точността на обработка поради влиянието на температурните промени е малка, точността е стабилна
Технически спецификации |
NRS-15NC |
|
Име на продукта |
Високоскоростна прецизна резбонавиваща машина |
|
Обхват на резбата |
Плъзгащо търкаляне МАКС. диаметър |
40 мм |
Напречно валцоване МАКС. диаметър |
25 мм |
|
Диапазон на дължина (във фийд) |
80 мм |
|
Диапазон на дължина (през подаване) |
3000 мм |
|
Скорост на шпиндела |
1ï½70rpm/min CVT |
|
Скорост на подаване на десния шпиндел |
МАКС.1000 мм/мин |
|
Разстоянието между шпинделите |
140mmï½220mm |
|
Ход на шпиндела |
80 мм |
|
Ъгъл на въртене на шпиндела |
±6° |
|
Височина от базовото ниво до центъра на шпиндела |
125 мм |
|
Смазване на сачмен винт |
Автоматично принудително смазване |
|
Смазване на дясната направляваща повърхност на шпиндела |
||
Резбонавиващи матрици |
МАКС. диаметър |
175 мм |
Диаметър на отвора |
54 мм |
|
Диапазон на ширината |
80 мм |
|
Ключов начин |
|
|
Мощност на двигателя за задвижване на шпиндела |
сервомотор 2×3.1kw |
|
Collant мощност |
0,09kw |
|
Максимално налягане при търкаляне |
150KN |
|
Височина от пода до центъра на шпиндела |
950 мм |
|
Операцията изисква пространство |
1600мм*1300мм*1900мм |
|
Нето тегло |
1500 кг |
|
Брой контролни оси |
3 оси |
|
Десен шпиндел мобилен серво мотор |
5.1kw |
|
Мин.инструкция единица |
Права ос |
0,001 мм |
Ос на въртене |
0,001° |
