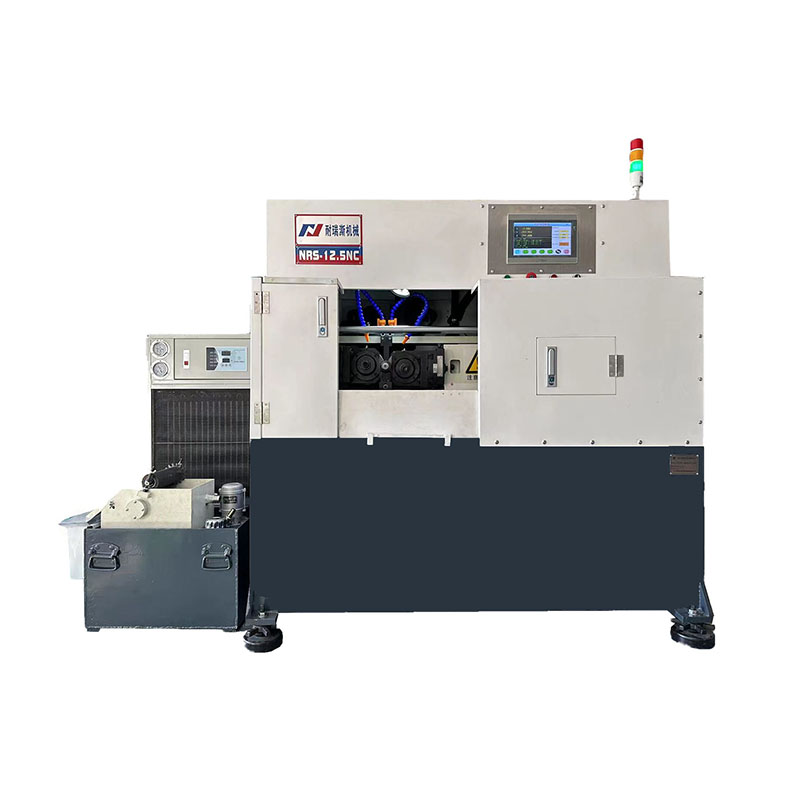

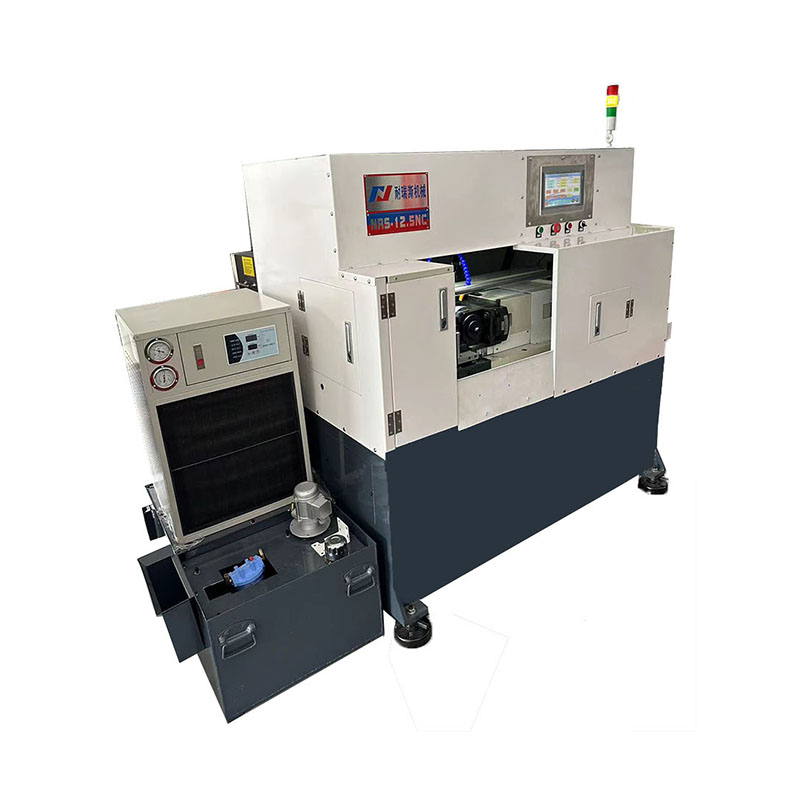

Автоматичната CNC резбонавиваща машина има характеристиките на по-висока точност на валцуване и дигитализация и по-лесна автоматизация.
Автоматичната CNC резбонавиваща машина има характеристиките на по-висока точност на валцуване и дигитализация и по-лесна автоматизация.
Dongguan Neres Hardware Machinery co., LTD. Аз съм производител на резби в Китай, автоматичната CNC резбонавиваща машина е моето фабрично използване на усъвършенствана цифрова технология за управление, независимо изследване и разработка на високопроизводителна машина за валцуване. Използва се главно за студено формоване на еволвентен шлиц с малък модул и външна резба с висока точност. Може да се използва и за студено валцоване на други конодонти с висока точност. Има следните предимства:
âОперационен панел със сензорен екран, по-прецизен контрол;
âВъз основа на високо твърдо легло се изисква цялостен дизайн на различни подвижни приспособления;
âСерво работа с три оси, подобряване на точността и живота на формата;
âТази автоматична машина за навиване на резби с ЦПУ е лесна за работа, левият и десният шпиндел могат да се регулират чрез въвеждане на данни между разстоянието между зъбите на ролката и позицията на зъбите, размерът на централното разстояние на левия и десния шпиндел може да се регулира чрез въвеждане данни;
âМоже да бъде високо валцоване, левият и десният шпиндел чрез собствено независимо серво моторно задвижване, чрез синхронно управление може да елиминира отклонението на зъбите, за да постигне висока точност на валцуване;
âСферичен винт без хидравлично подаване, намалява влиянието на хидравличната промяна на температурата върху точността на обработка;
âС радиално валцоване, аксиално валцуване, повторно валцуване, възвратно-постъпателно валцуване 4 метода на обработка, може да бъде един и същ детайл за многостанционно валцуване на свой ред;
âТази автоматична CNC резбонавиваща машина е оборудвана със специални части, може да реализира шлицов вал, вихров вал, обикновена резба, права зърна, мрежа и други части за прецизно валцуване;
Разполагаме с два типа CNC резбонавиваща машина: NRS-25NC и NRS-15NC.
Технически спецификации |
NRS-25NC |
|
Име на продукта |
Автоматична CNC резбонавиваща машина |
|
Обхват на резбата |
Плъзгащо търкаляне МАКС. диаметър |
80 мм |
Проходно валцуване МАКС. диаметър |
45 мм |
|
Диапазон на дължина (във фийд) |
120 мм |
|
Диапазон на дължина (през подаване) |
3000 мм |
|
Скорост на шпиндела |
1ï½60rpm/min CVT |
|
Скорост на подаване на десния шпиндел |
МАКС.600 мм/мин |
|
Разстоянието между шпинделите |
180mmï½280mm |
|
Ход на шпиндела |
100 мм |
|
Ъгъл на въртене на шпиндела |
±7,5° |
|
Височина от базовото ниво до центъра на шпиндела |
180 мм |
|
Смазване на сачмен винт |
Автоматично принудително смазване |
|
Смазване на дясната направляваща повърхност на шпиндела |
||
Резбонавиващи матрици |
МАКС. диаметър |
220 мм |
Диаметър на отвора |
75 мм |
|
Диапазон на ширината |
150 мм |
|
Ключов начин |
|
|
Мощност на двигателя за задвижване на шпиндела |
сервомотор 2×5.5kw |
|
Collant мощност |
0,09kw |
|
Максимално налягане при търкаляне |
250KN |
|
Височина от пода до центъра на шпиндела |
950 мм |
|
Операцията изисква пространство |
2100мм*1600мм*2100мм |
|
Нето тегло |
3200 кг |
|
Брой контролни оси |
3 оси |
|
Десен шпиндел мобилен серво мотор |
5,5kw |
|
Мин.инструкция единица |
Права ос |
0,001 мм |
Ос на въртене |
0,001° |
