Как една CNC машина за навиване на резба със серво мотор може да подобри прецизността, производителността и качеството на резбата

Резюме на статията: A Резбонавиваща машина със серво мотор с ЦПУе предназначен за производители, които се нуждаят от точна, повторяема и ефективна производителност при формиране на нишки.НЕРЕСосигурява серията NRS-25NC/NRS-15NC, включваща серво задвижвани ролкови валове и движение на подаване, до 30 тона натиск при валцоване и диапазон на диаметъра на резбата от φ3–φ80 mm. Тази статия обяснява работните му предимства, техническите спецификации, приложенията и ключовите фактори, които трябва да имате предвид при избора на CNC решение за валцоване на резби.

Съдържание

• Защо CNC серво технологията е важна при навиването на резби?
• Какви са основните характеристики на CNC машина за навиване на резба със серво мотор?
• Какви са основните технически спецификации?
• Какви приложения може да обработва?
• Какви ползи могат да очакват производителите?
• Как да изберете правилната машина за навиване на резби?
• Защо конфигурацията на машината има значение за производството?
• Често задавани въпроси
• Заключение

Защо CNC серво технологията е важна при навиването на резби?

Валцоването на резби е процес на студено формоване, при който закалените матрици упражняват натиск върху детайла, за да създадат резби, без да отрязват материала. За производителите, произвеждащи прецизни крепежни елементи, валове, винтове, червячни компоненти и други части с резба, точното контролиране на движението и подаването на ролката е от съществено значение.

Резбонавиваща машина със серво мотор с ЦПУ подобрява този процес чрез използване на серво мотори за управление на ролковите валове и движението на подаването. Съгласно спецификациите на NERES, двата ролкови вала са серво задвижвани, докато подаващият вал също използва серво управление. Тази конфигурация осигурява по-координирана система за движение за взискателни операции по формоване на нишки.

В сравнение с основната механична настройка, CNC серво управлението може да направи производствените параметри по-лесни за управление и повторение. Това е особено ценно, когато производителите се нуждаят от стабилни характеристики на размерите при повтарящи се производствени партиди.

За купувачите, които проучват машина за валцоване на резба със серводвигател с ЦПУ, най-важните съображения включват размери на детайла, стъпка на резбата, налягане при валцоване, скорост на шпиндела, конфигурация на матрицата и необходимия производствен метод.

Какви са основните характеристики на CNC машина за навиване на резба със серво мотор?

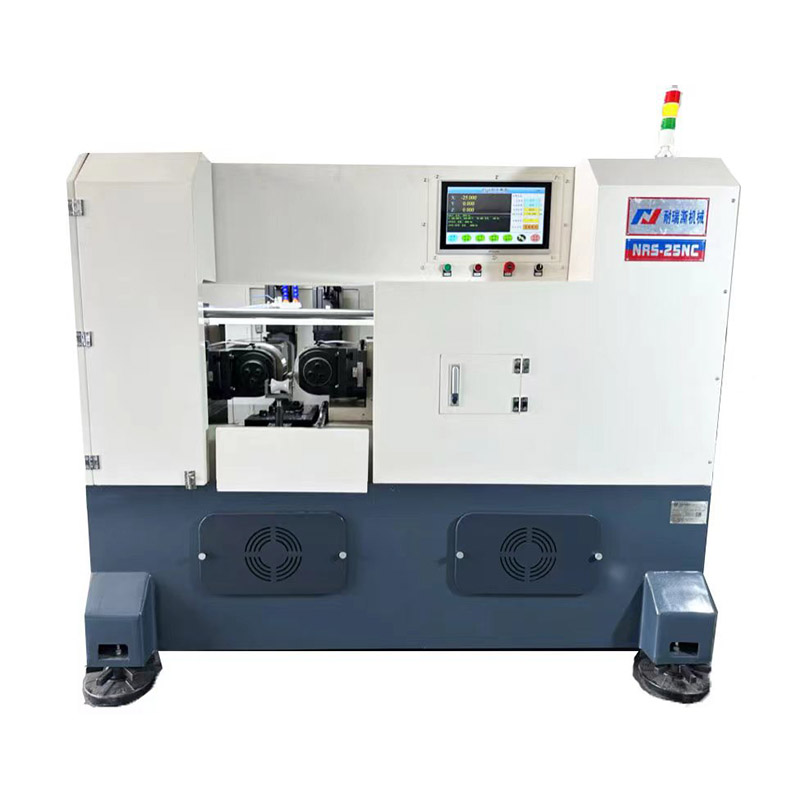

Серията NERES NRS-25NC/NRS-15NC съчетава технология за серво задвижване с твърда резбообразуваща структура. Неговият дизайн е предназначен да побира както обикновени триъгълни резби, така и по-широка гама от специализирани профили на зъбите, в зависимост от избраните валцоващи матрици и чертежа на детайла.

• Серво моторно задвижване:Ролковите валове и движението на подаването се управляват чрез серво мотори.
• Висока сила на търкаляне:Максималното налягане при търкаляне достига 30 тона.
• Широка гама детайли:Външните диаметри на валцуващата нишка варират от φ3 до φ80 mm.
• Възможност за гъвкава стъпка:Поддържат се стъпки на резбата от 0,6 до 8,0 mm в рамките на посочените спецификации.
• Променлива скорост на шпиндела:Скоростта на шпиндела се регулира от 10 до 60 RPM с безстепенно регулиране на скоростта.
• Множество възможности за формиране:В зависимост от чертежа и конфигурацията на ролката, машината може да обработва червячни зъби, трапецовидни зъби, профили, свързани със сферични винтове, набраздявания и канали за валцуване.

Тази комбинация прави машината подходяща за производители, които търсят гъвкава платформа, а не оборудване, ограничено до една стандартна геометрия на резбата.

Какви са основните технически спецификации?

Техническите спецификации са критични, когато се оценява дали дадена машина е подходяща за определена производствена линия. Следващата таблица обобщава публикуваните спецификации на модела сервомотор с ЦПУ NERES.

За валцоване при подаване на често използвани триъгълни резби 55° и 60°, публикуваната спецификация посочва детайли с диаметър до φ80 mm, с максимална стъпка от 8,0 mm и максимална дължина от 150 mm. Налично е и валцоване чрез подаване за често използвани триъгълни резби 55° и 60° със стъпка до 8,0 mm, в зависимост от подходящата настройка.

Какви приложения може да обработва?

Едно от основните предимства на сервоконтролираното валцоване на резба е способността му да поддържа различни изисквания за формоване чрез подходящ избор на матрица и конфигурация на машината.

Типичните възможности за обработка включват:

• 55° и 60° триъгълни резби
• Профили на червячни зъби
• Трапецовидни профили на зъбите
• Приложения за търкаляне, свързани със сферични винтове
• Операции за нарязване
• Жлебове за търкаляне
• Други персонализирани форми на зъби въз основа на инженерни чертежи

Действителната способност за обработка винаги трябва да се потвърждава спрямо чертежа на детайла, материала, необходимия профил на резбата, дизайна на матрицата, диаметъра, стъпката и производствения метод. Това е особено важно за специализирани компоненти, където стандартните размери на резбата може да не са приложими.

Какви ползи могат да очакват производителите?

1. По-контролирано движение

Серво задвижваните ролкови валове осигуряват координиран контрол на движението. Това може да помогне на производителите да установят повтарящи се условия на обработка, когато произвеждат партиди от подобни компоненти.

2. Гъвкави производствени параметри

Диапазонът на скоростта на шпиндела от 10–60 RPM с безстепенно регулиране позволява да се регулират производствените параметри според изискванията за обработвания детайл и формоване.

3. Висок капацитет на формоване

С максимално налягане на валцуване от 30 тона, машината е проектирана за взискателни приложения за студено формоване. Комбинацията от сила на търкаляне и серво-контролирано движение осигурява основа за стабилно производство на резбови компоненти с подходящ размер.

4. Множество опции за обработка

Производителите не се нуждаят непременно от отделно оборудване за всеки тип операция по формоване на зъби. С подходящи ролки и инженерно валидиране, една платформа може да поддържа различни профили, включително резби, набраздяване и канали за валцуване.

5. Подходящ за промишлено производство

Масивната конструкция на машината, 11 kW ролково задвижване, 5,5 kW захранваща система за задвижване и приблизително 2100 × 1600 × 2100 mm отпечатък я правят подходяща за индустриални производствени среди, където стабилността и повторяемостта на оборудването са важни.

Как да изберете правилната машина за навиване на резби?

Изборът на машина въз основа само на максимално налягане или мощност на двигателя може да доведе до неподходяща конфигурация. По-надеждният процес на закупуване започва с действителните изисквания за компонентите.

1. Определете диаметъра на детайла:Потвърдете минималния и максималния диаметър на заготовката, необходим за производството.
2. Потвърдете стъпката на резбата:Сравнете необходимата стъпка с поддържания обхват на машината.
3. Определете метода на валцуване:Решете дали валцоването при подаване или през подаване е подходящо.
4. Проверете геометрията на резбата:Стандартните триъгълни резби и специализираните профили може да изискват различни матрици и конфигурации.
5. Оценете обема на производството:Производството в голям обем може да се възползва повече от CNC контрола и интегрирането на автоматизирано подаване.
6. Преглед на размерите на машината:Осигурете достатъчно място в работилницата за машината, достъп на оператора, обработка на материали и поддръжка.
7. Обсъдете чертежа с производителя:За нестандартни компоненти техническото потвърждение преди покупка може да намали рисковете при конфигурацията.

НЕРЕС се позиционира като китайски производител и доставчик на машини за навиване на резби, матрици за навиване на резби, инструменти за резби и свързано оборудване. Неговото продуктово портфолио също така включва автоматични CNC машини за навиване на резби и други решения за формоване на резби.

Защо конфигурацията на машината има значение за производството?

Ефективността при валцоване на резба зависи не само от самата машина. Връзката между машината, валцоващите матрици, материала на детайла, диаметъра на заготовката, смазването, геометрията на резбата и параметрите на обработка определя крайния резултат.

Например, една и съща машина може да изисква различни дизайни на ролките, когато се преминава от конвенционална триъгълна резба към специализиран профил на зъбите. По подобен начин промяната на материала на детайла или стъпката на резбата може да изисква корекции на параметрите.

Поради това професионалният доставчик трябва да оцени чертежа на компонента, преди да препоръча окончателната конфигурация. Този инженерно ориентиран подход е особено полезен за купувачи, които се снабдяват с персонализирани машини за валцоване на резби от китайски завод.

НЕРЕС заявява, че неговите CNC решения за валцоване на резба могат да бъдат персонализирани според изискванията на клиента и предоставя техническа поддръжка за избор на подходящо оборудване.

Често задавани въпроси

Какво представлява CNC машина за навиване на резба със серво мотор?

Това е CNC-контролирана резбоформираща машина, която използва серво мотори за задвижване на ролковите валове и движение на подаването. Серията NERES NRS-25NC/NRS-15NC е предназначена за валцоване на резби и други операции на формоване, като набраздяване и валцоване на канали, в зависимост от конфигурацията на ролката.

Какъв диаметър на резбата може да обработва машината NERES?

Публикуваната спецификация изброява диапазон на външния диаметър на търкалящата резба от φ3–φ80 mm, с обхват на стъпката на търкалящата резба от 0,6–8,0 mm.

Какво е максималното налягане при търкаляне?

Максималното посочено налягане при търкаляне е 30 тона. Действителните условия на обработка трябва да бъдат оценени според детайла, материала, геометрията на резбата и матриците за валцуване.

Може ли тази машина да обработва специални профили на зъбите?

да Според производителя, машината може да обработва червячни зъби, трапецовидни зъби, профили, свързани със сачмени винтове, назъбени канали, канали за валцоване и други форми на зъбите, когато необходимата конфигурация се определя от чертежа на детайла.

Какво трябва да предоставя, когато поискам оферта?

За точна препоръка купувачите трябва да предоставят чертежа на детайла, материала, диаметъра на заготовката, диаметъра на готовата резба, стъпката, дължината на резбата, необходимия производствен обем и предпочитания метод на валцуване. Тези подробности позволяват на доставчика да оцени по-точно конфигурацията на машината и подходящите матрици за валцуване.

Заключение

Резбонавиваща машина със серводвигател с ЦПУ може да бъде ценна инвестиция за производителите, които търсят контролирано формоване, повторяема обработка, гъвкаво производство на резба и промишлен капацитет на валцуване. Серията NERES NRS-25NC/NRS-15NC поддържа φ3–φ80 mm диаметри на валцуващата резба, 0,6–8,0 mm стъпки, безстепенна скорост на шпиндела 10–60 RPM и до 30 тона натиск при валцоване.

Ако оценявате машина за стандартни резби, специализирани профили на зъбите, набраздяване или други изисквания за прецизно формоване, най-добрият подход е да съпоставите конфигурацията на машината с вашите действителни чертежи на компоненти и производствени цели.Свържете се с насс вашите спецификации на детайла и производствени изисквания, за да обсъдите подходящо решение за резбонавиваща машина със серводвигател с ЦПУ от NERES.
